使用太赫兹近场对埋藏结构成像
发布时间:2025年9月24日 分类:科普资讯 浏览量:89
太赫兹散射式扫描近场光学显微镜(THz s-SNOM)是一种突破光学衍射极限的纳米成像技术,尤其适用于THz波段(波长约300μm)。传统光学显微镜无法分辨远小于波长的结构,而s-SNOM利用金属探针尖端的场增强效应,可实现纳米级空间分辨率。
以往研究多集中于表面结构成像,对深埋于介质层下方的金属结构成像研究较少,尤其是当覆盖层厚度远大于探针尖端半径时。本文提到的文献成功实现了对硅氧化物(SiO₂)层下深埋金属线(覆盖层厚度≈200nm,探针半径≈40nm,即厚度约为探针半径5倍)的高对比度成像,对半导体工业中的非接触式失效分析具有重要意义。

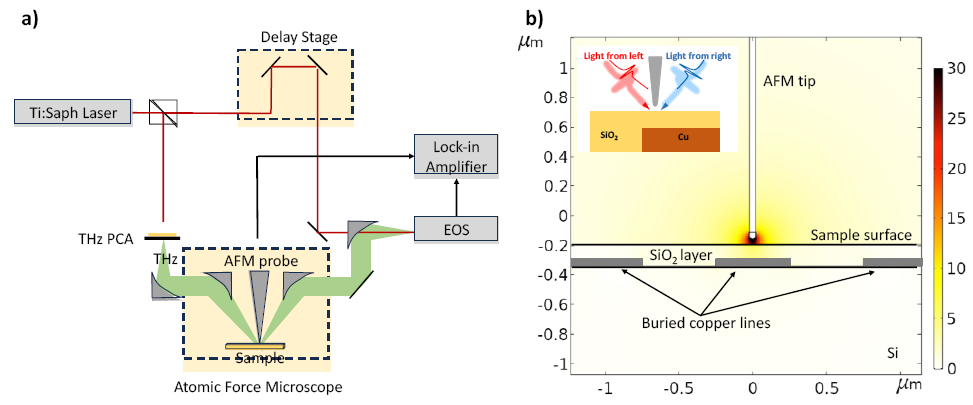

图1(a)展示了实验装置,图1(b)描述了同等实验条件下的仿真模型。实验使用铂铱(PtIr)圆锥形探针,尖端半径40nm,尖端长度80μm。AFM尖端在样品表面上进行垂直敲击运动,探针振幅为250nm,振动频率为16kHz。这个振幅相比起一般情况下较大,较大的振幅可以改善来自亚表面结构的信号。探针尖端由位于AFM之外的光导天线产生的宽带THz脉冲照明。使用自由空间电光采样从尖端散射的辐射,再通过锁相放大方法得到所需要的近场信号。

实验样品为一个基于硅基的芯片结构,如图2所示的结构剖面。研究中重点关注的区域具有相对简单的形态特征,适合作为测试平台进行分析,该区域包含三条铜互连线路,其被埋置于介质层下方,与图1(b)中的模拟区域相对应。具体而言,这些铜线沉积于下层平坦化的硅基之上,设计宽度为0.75μm,相邻线路间距为0.45μm。在扫描电子显微镜(SEM)图像中,铜线在垂直方向上的运动轨迹可隐约辨识(见图2(a));然而,在原子力显微镜(AFM)地形图中,其形貌特征则完全不可见。完成太赫兹(THz)成像测量后,进一步采用聚焦离子束(FIB)系统对目标区域的SiO₂介质层厚度进行了精确表征,测得其厚度为209±20nm。

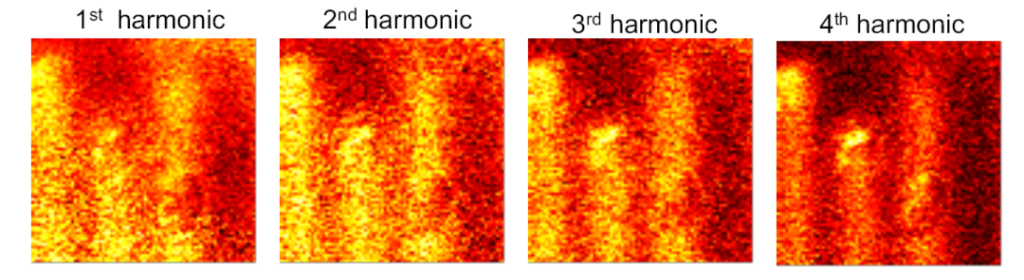

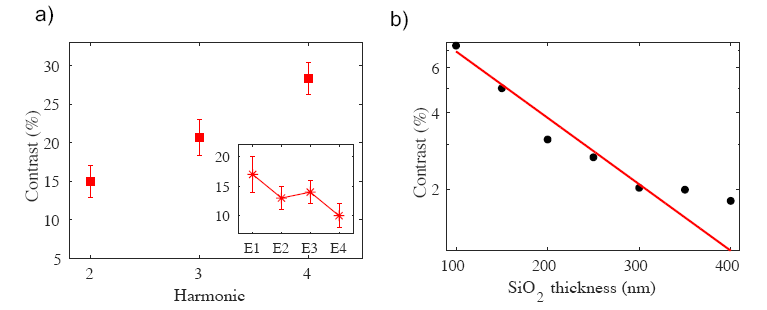

图3显示了1至4阶试验样品光学信号成像。图3表明,THz s-SNOM对深埋金属线的成像能力显著依赖于信号解调的谐波阶次。随着解调阶数增大,对比度提升,如4阶谐波的对比度比2阶提高近乎一倍(图4a),这是因为高阶谐波更有效地抑制了远场背景噪声。

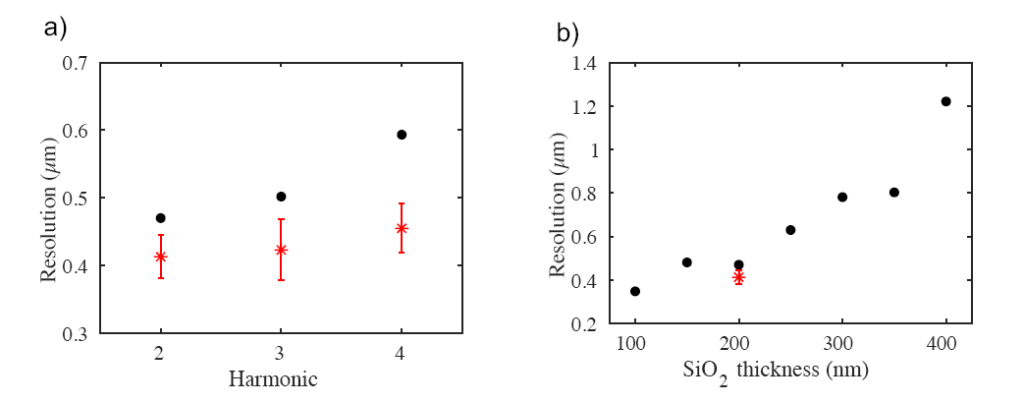

然而,作者在实验和模拟中都发现,对于较低的谐波,空间分辨率更好(图5a),这与最初的预期相反。在较高谐波的情况下,散射信号的源头变得更加局部化到 AFM 尖端,这提高了暴露在表面的结构的横向空间分辨率。然而,对于埋藏结构,增加的局部化提出了挑战。随着尖端和埋藏结构之间的距离扩大,较高谐波的局部化性质也意味着信号的垂直约束增加,导致来自埋藏在表面下的结构的信号变弱。因此,虽然较高的谐波提高了表面特征的整体对比度和分辨率,但同时降低了埋藏特征的信号强度,反映了成像埋藏结构与暴露结构的分辨率权衡。

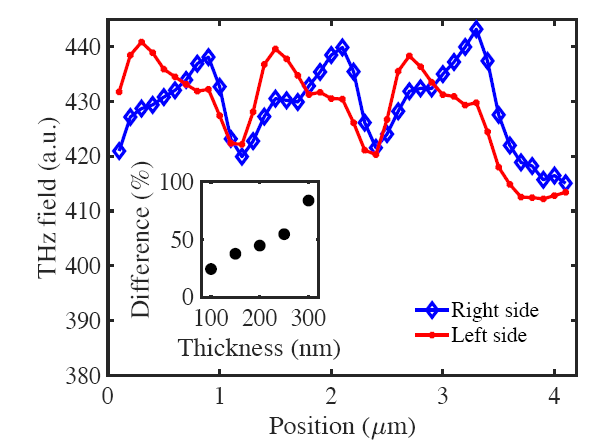

除此以外,仿真与实验均发现金属线边缘信号存在方向依赖性,如图6结果所示。在金属线背对入射光的一侧,信号强度会出现10-15%的过冲(图6红蓝曲线)。例如,当THz波从右侧入射时,左侧边缘(E2,E4)的对比度比右侧(E1,E3)低(图4a插图)。这种不对称性源于探针的阴影效应——倾斜入射的光被探针遮挡后,背光侧的散射信号更强。仿真进一步表明,覆盖层厚度增加至300nm时,过冲成为分辨结构的主要依据。
总之,本文借鉴的文献指出,该研究深度成像能力明显大于以前报道的结果,表明 THz s-SNOM 可能是研究埋藏金属化层的有价值工具,这对于推动THz成像发展具有积极意义。
参考文献
Ma P, Kölbel J, Ying JF, Lin JH, Pizzuto A, Mittleman DM. Terahertz near-field imaging of buried structures. Opt Express. 2024 Oct 21;32(22):39785-39792. doi: 10.1364/OE.532478. PMID: 39573788.
