从爱因斯坦到量子芯片：光发射步入“倏逝波”时代

作者：张思源

早在 1887 年，赫兹（Hertz）就观察到了光电效应 。随后，爱因斯坦（Einstein）在 1905 年通过量子理论解释了这一现象，不仅为此赢得了诺贝尔奖，更开启了现代物理学的大门 。一个世纪以来，光发射技术（将光照在固体上激发出电子）一直是量子材料分析、夜视探测、粒子加速器以及超快显微镜的核心基石 。

然而，传统的光发射技术始终面临着一个令人头疼的“物理失配”问题。最近，来自南加州大学和亚利桑那州立大学的研究团队在《Nano Letters》上发表了一项突破性研究，利用全新的“衰减场模式光发射” (Evanescent Mode Photoemission, EMP) 机制，彻底改写了这一领域的游戏规则 。

1. 破解百年的“吸收-逃逸”矛盾

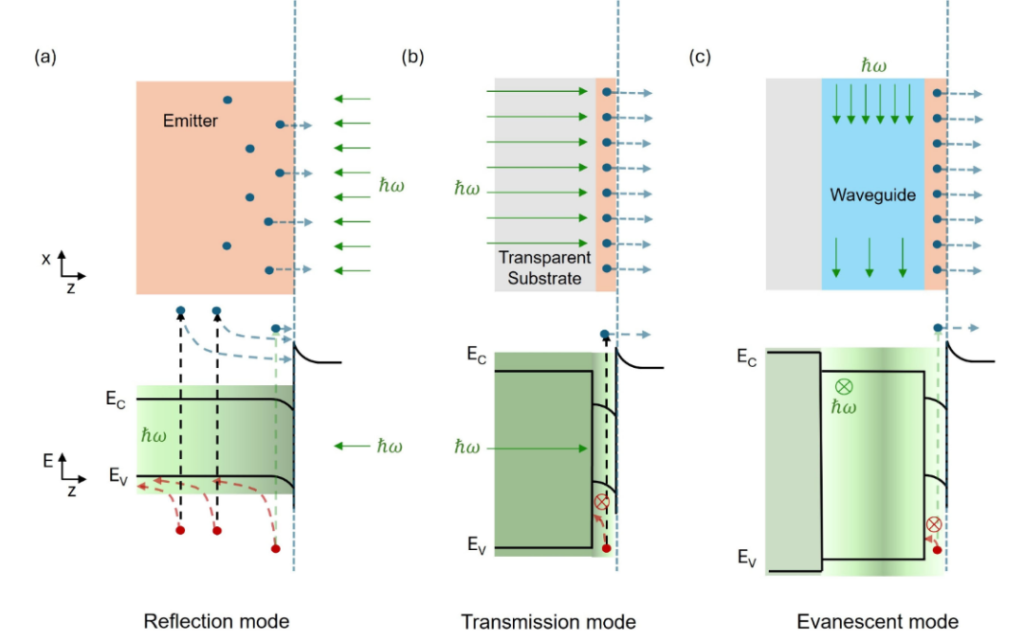

在传统的光发射模式中，光主要有两种入射方式：

● 反射模式 (Reflection Mode)：光从正面照在材料上，电子从同一面飞出来 。

● 传输模式 (Transmission Mode)：光从背后穿过衬底，激发前端的电子 。

问题出在哪里？

光在固体材料中的吸收深度通常在 100 nm到1 um 之间，但激发的电子能够活着逃逸出来的“平均自由程”却只有区区几十纳米 。这意味着大部分光子产生的电子被困在材料深处，无法被利用 。为了让电子出来，我们不得不把膜做得极薄，但这又会导致光子吸收不充分，效率大大降低 。

2. 黑科技：让光平行于表面走

研究团队提出了一种极具创意的方案：不再让光“垂直撞击”表面，而是让它在发射层下方的氮化硅 (Si₃N₄) 波导中平行传播 。

● 物理机制：光虽然被限制在波导内，但它的“影子”——倏逝波 (Evanescent wave) 却会延伸到波导外面，并被上方仅有 5 nm 厚的锑化铯 (Cs₃Sb) 薄膜吸收 。

● 效率革命：这种方式彻底解耦了“光吸收深度”和“电子逃逸深度” 。光的吸收长度现在取决于波导的轴向长度，而不是厚度，这使得即使是 5 nm 的超薄层也能实现极高的发射产额 。

3. “看见”光子，塑造电子

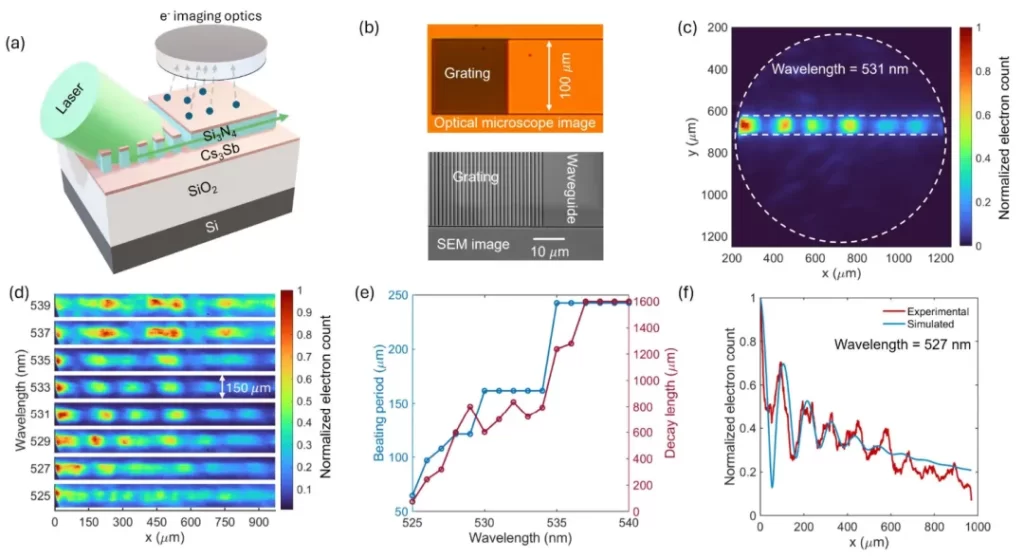

研究团队利用光发射电子显微镜 (PEEM) 实时捕捉了这些发射出来的电子 。令人惊叹的是，这些电子束竟然完美呈现了波导内光学模式的“自画像” 。

通过这种技术，科学家们实现了两大前所未有的能力：● 直接成像光场：可以在微米乃至毫米尺度上直接观测波导内的模式干涉，分辨率达到纳米级 。

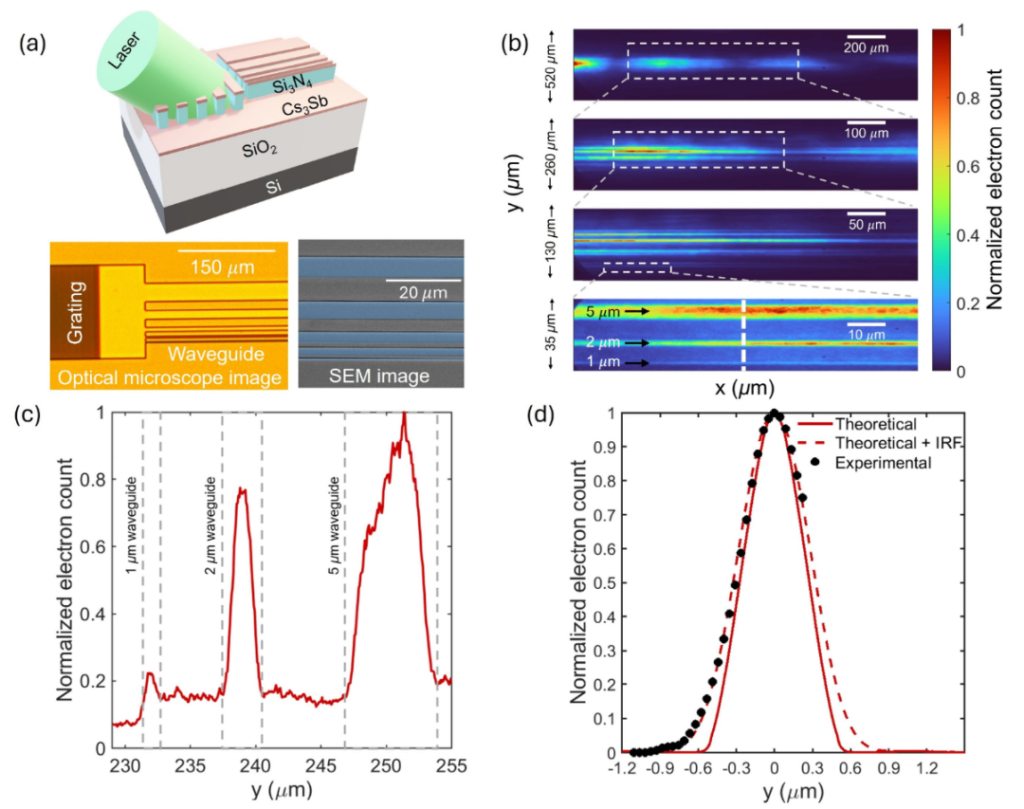

● 源头精确整形：通过调整波导的宽度，可以直接在发射源头“捏”出特定形状的电子束 。

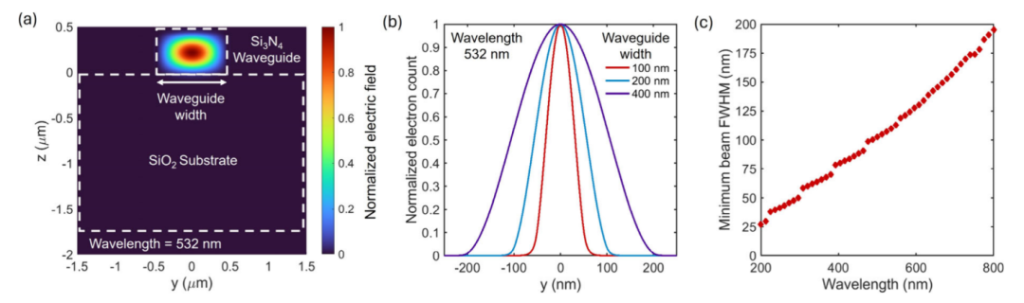

实验证明，目前的电子束横向特征可以被限制在 600 nm 以下 。理论计算进一步指出，当使用短波长（如 235 nm）激光时，电子束可以被压缩到惊人的 40 nm 宽度 。

4. 未来的可能：从电子芯片到飞秒相机

这项技术不仅是物理理论的突破，更有着广阔的应用前景。

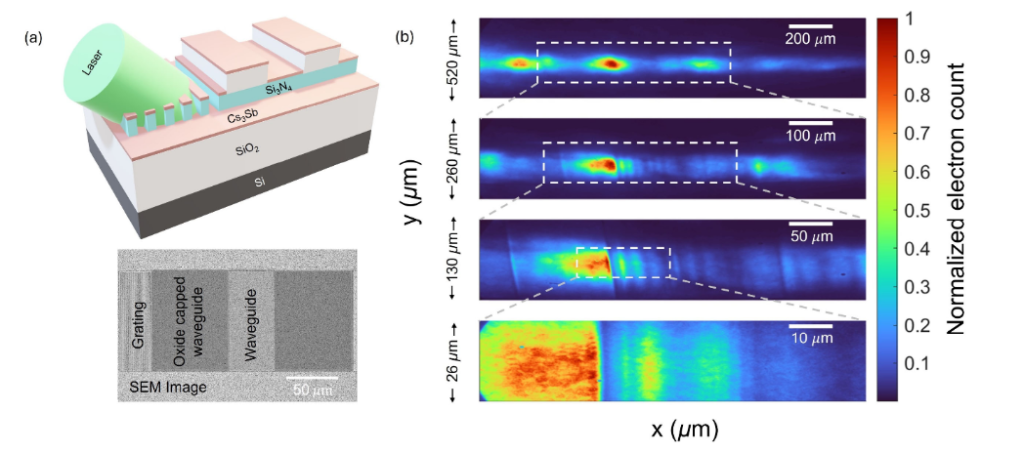

通过在波导上添加特定的二氧化硅 (SiO₂) 覆盖层，研究人员甚至能人为调制电子束的纹理，实现复杂的图案工程 。

● 无掩模电子束刻蚀：未来可能不再需要昂贵的掩模，通过光子网络就能直接“打印”纳米芯片 。

● 超快电子显微镜：利用飞秒脉冲激光，可以生成在时间和空间上高度关联的电子脉冲，捕捉纳米尺度下的瞬间过程 。

● 粒子加速器：为自由电子激光器和粒子撞击器提供更高亮度的电子源 。

总结：衰减场模式光发射将光子学、材料科学与超快电子技术紧密结合，为我们打开了一个通向纳米世界精密操控的新窗口 。

参考文献：

Ahsan, R., et al. (2025). Evanescent Mode Photoemission. Nano Letters, 25(4), 15487-15494. https://doi.org/10.1021/acs.nanolett.5c03185
