太赫兹技术：电力复合材料无损检测新方案

电力复合材料（如交联聚乙烯 XLPE、硅橡胶 SR、聚丙烯 PP、环氧树脂 PER 等）作为电力系统的核心基础材料，广泛应用于输电电缆绝缘层、绝缘子护套、变电站设备绝缘部件、杆塔复合材料结构件等关键场景，其材质完整性与性能稳定性直接决定了电力系统的安全运行寿命。这类材料长期服役于户外复杂环境，易受紫外线辐射、高低温循环、化学介质侵蚀（如酸雨、污秽物）、机械应力疲劳等因素影响，出现内部气隙、微裂纹、层间脱粘、材质老化降解、局部腐蚀等缺陷，若未能及时精准识别，可能引发绝缘击穿、结构失效甚至大面积停电事故。传统检测方式存在诸多技术局限，而手持式太赫兹技术凭借 “无损穿透、精准识别” 的核心优势，为电力复合材料检测提供了革命性解决方案。

一、电力复合材料检测的行业痛点与传统方案局限

电力行业对电力复合材料的检测核心需求聚焦于 “缺陷精准定位”“无损检测”“高效现场作业”“全生命周期管控” 四大维度，但传统检测技术难以全面满足：

1. 人工目视检测：仅能观察材料表面的明显破损、污秽堆积或宏观变形，无法探测内部气隙、微裂纹、层间脱粘等隐性缺陷，且依赖检测人员经验，主观性强、漏检率高，同时高空、野外作业风险突出，效率低下；

2. 超声检测：对部分内部缺陷有一定识别能力，但需涂抹耦合剂，操作繁琐且易污染材料表面，对非金属复合材料的检测分辨率有限，难以区分微小缺陷与材质本身的介电差异，且不适用于复杂形状部件的检测；

3. 红外热成像检测：仅能通过温度场差异判断材料表面受潮、局部过热等问题，无法穿透材料识别内部结构缺陷，且易受环境温度、日照、风速等因素干扰，检测准确性波动较大；

4. X 光检测：虽能穿透材料探测内部缺陷，但存在强电离辐射，对检测人员健康和周边环境有潜在危害，且设备体积庞大、便携性差，无法适配输电线路高空、野外施工现场等复杂作业场景，同时可能对部分复合材料的分子结构造成隐性损伤；

5. 破坏性检测：通过截取材料样品进行力学性能测试或解剖分析，虽能获取精准数据，但会直接破坏电力设备的完整性，无法实现原位检测，且检测成本高、周期长，难以应用于在运设备的批量筛查。

这些局限导致传统检测模式难以实现电力复合材料 “全覆盖、无死角、高效率、低干扰” 的状态监测，而太赫兹技术的独特特性恰好能破解这些行业痛点。

二、太赫兹在电力复合材料检测中的核心应用优势

结合太赫兹波 “无损穿透、光谱指纹、安全无害、抗干扰强” 的四大核心特性，其在电力复合材料检测中展现出不可替代的技术优势：

1. 全维度缺陷识别，无死角排查隐患：太赫兹波能轻松穿透 XLPE、硅橡胶、环氧树脂、聚丙烯等主流电力复合材料，不仅能检测材料表面的老化龟裂、污秽附着厚度、表层腐蚀，还能精准识别内部的微小气隙、微裂纹、层间脱粘、局部腐蚀、材质降解等隐性缺陷；

2. 无损检测特性，保障设备运行安全：太赫兹波的光子能量极低，仅为 X 光的百万分之一，远低于材料电离损伤阈值，不会破坏电力复合材料的分子结构、绝缘性能和机械强度，检测过程无需拆卸设备，避免了传统检测对电力系统正常运行的干扰；

3. 复杂环境适配，突破场景限制：太赫兹波对非金属材料的穿透性不受雨、雾、灰尘等轻微恶劣天气影响，且抗电磁干扰能力强，能适配输电线路高空作业、野外复杂地形、变电站强电磁环境等多样化应用场景，解决了传统红外、目视检测受环境条件制约的核心问题；

4. 数据化精准分析，支撑全生命周期管控：通过太赫兹时域光谱（THz-TDS）分析，可量化缺陷参数（如气隙尺寸、裂纹长度、脱粘面积）、评估材质老化程度（如介电常数变化、分子结构降解程度），并生成标准化数字化检测报告，便于建立电力复合材料全生命周期健康档案，为运维决策提供科学依据，避免 “过度维修” 或 “漏检失修”。

三、太赫兹在电力复合材料场景的测试验证

为验证太赫兹技术在电力复合材料检测中的实用性，我司以电力系统常用的 XLPE（交联聚乙烯）材料为核心测试对象，自主设计并搭建了太赫兹外部反射测试系统（THz-TDS 反射系统），开展专项实验验证：

我司以XLPE（交联聚乙烯）材料为例，使用自主设计并搭建的外部反射系统进行试验测试。

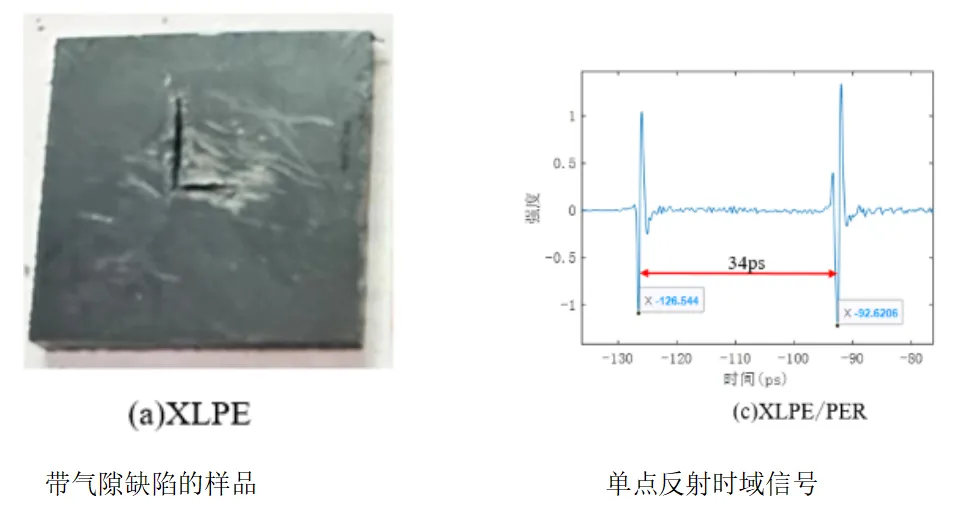

在XLPE板上刻画带形状的气隙缺陷，连接到环氧树脂板上，使用THz-TDS反射系统对气隙进行成像。

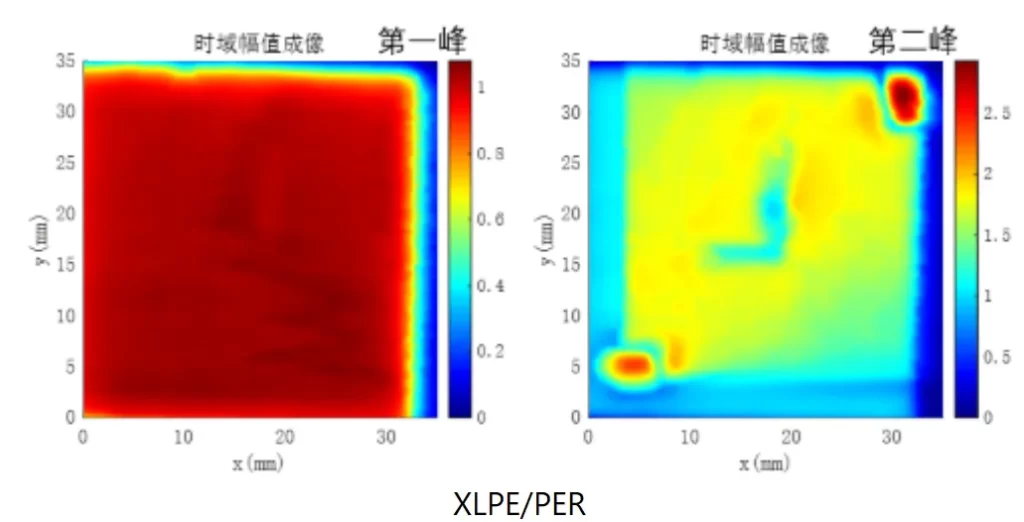

时域成像：在XLPE与PER分界面上的时域幅值可以清晰看到“L”型的气隙。

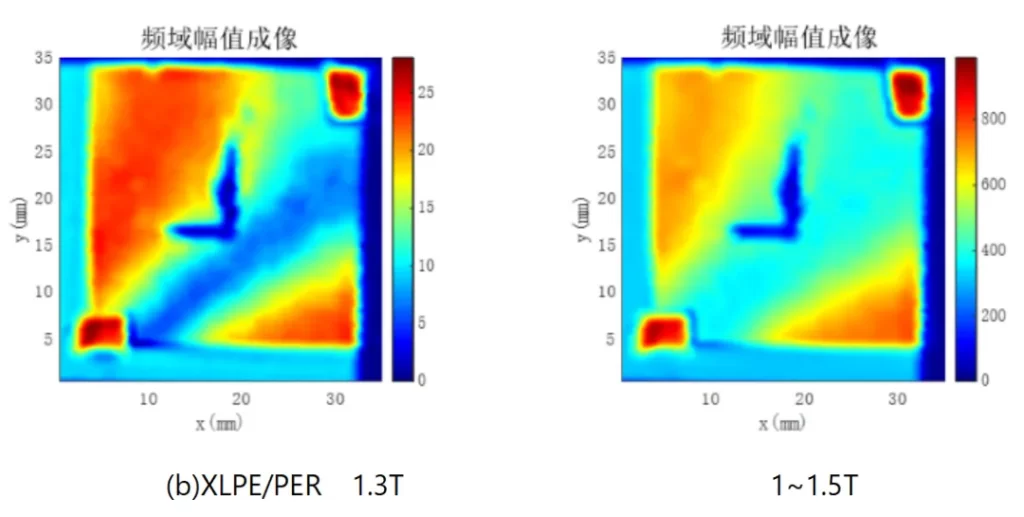

频域成像：在频域上，XLPE在1~1.5T宽范围内成像效果都比较好，气隙尺寸与实际大小几乎一样，左下角和右上角红色图案为胶带。

小结：我司以XLPE（交联聚乙烯）材料为例，使用自主设计并搭建的外部反射系统对制备的XLPE板样品进行实验测试。在时域以及频域成像中都能获得比较理想的测试结果，可以较为准确的检测出气隙缺陷。表明太赫兹技术在绝缘子检测中能够进行无损检测，且能得到较好的效果，破解传统破坏性检测瓶颈。

四、技术落地与未来优化方向

目前，太赫兹绝缘子检测设备已完成核心技术验证，检测结果经拆解验证完全准确，展现出良好的实用性。但要实现大规模推广，仍需在以下方面持续优化：

1. 提升检测距离与分辨率；

2. 降低环境干扰影响；

3. 智能化数据分析；

4. 成本优化。

五、总结

绝缘子作为电力系统的 “安全卫士”，其健康状态直接关系到电网的稳定运行。太赫兹技术以 “无损穿透、精准高效” 的核心优势，打破了传统绝缘子检测的技术瓶颈，为输电线路、变电站等场景提供了全维度、无损伤的检测解决方案。随着技术的不断成熟和优化，太赫兹绝缘子检测设备将成为电力运维的 “标配工具”，助力电网实现 “精准运维、安全高效” 的目标，为能源安全保障注入科技动力。

科技改变生活，从“巨大”到“手持”，太赫兹技术正开启一个全新的感知时代。

你对太赫兹技术最感兴趣的应用是什么？欢迎在评论区留言讨论！
