s-SNOM理论建模新进展：基于准静电近似的无经验参数解析解

作者：尹廷贵

近日，西班牙Donostia国际物理中心（DIPC）的研究团队在 《Advanced Optical Materials》 发表论文，提出了一种针对散射式扫描近场光学显微镜（s-SNOM）的定量解析长球体模型。该模型基于准静电极限下的精确解析解，在不引入唯象拟合参数的情况下，实现了兼具数值模拟精度与解析计算效率的近场光谱分析。

研究背景

散射式扫描近场光学显微镜（s-SNOM）通过检测原子力显微镜针尖的散射光信号，能够实现纳米尺度的光学成像与光谱分析。为了从实验测量的近场信号（振幅与相位）中准确反演样品的复介电常数，建立精确的针尖-样品相互作用理论模型至关重要。

当前的建模方法主要面临计算效率与物理严谨性之间的权衡：

• 数值模拟（如FEM）： 能够精确处理复杂的针尖几何形状与场分布，但计算开销巨大（单谱线计算耗时可达数天），难以应用于高通量的数据拟合。

• 传统解析模型（如有限偶极子模型 FDM）： 虽然计算速度快，但通常依赖于唯象参数（如 g 因子）来修正针尖极化率。这些参数缺乏第一性原理推导，限制了模型在强共振材料分析中的预测能力与定量准确性。

针对上述问题，本研究提出了一种基于长球体（Prolate Spheroid）几何近似的严格解析模型。

核心模型：准静电极限下的精确解

该研究通过在长球坐标系下求解拉普拉斯方程，推导出了处于均匀外电场中、位于任意介电常数样品上方的长球体表面电荷分布的精确解析解。

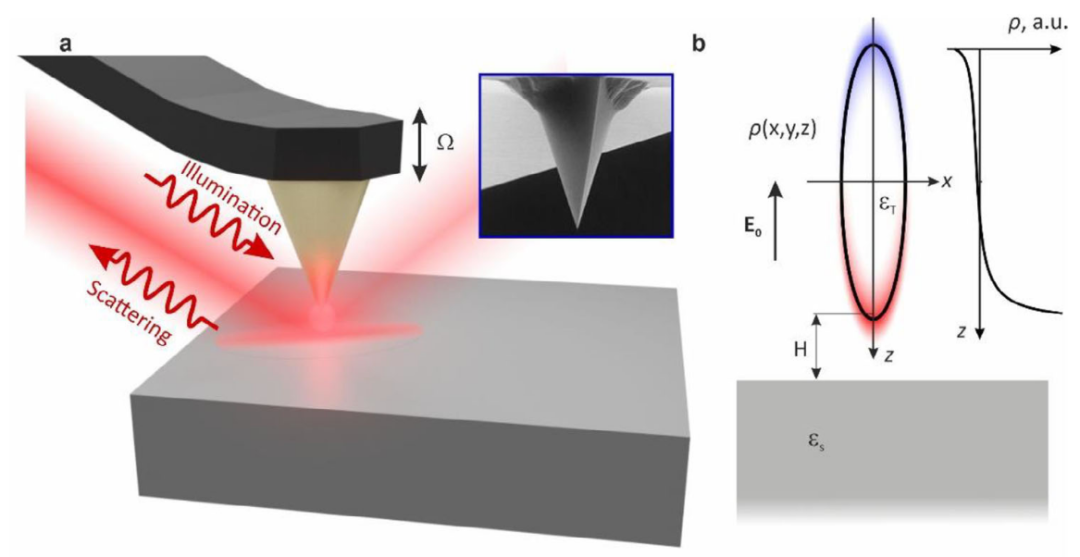

(a) s-SNOM 针尖在均匀块体样品上方工作的示意图。插图为典型商用 s-SNOM 针尖的扫描电镜（SEM）图像。

(b) 理论模型几何示意图：将针尖建模为长球体，置于均匀外电场中。由于与样品的近场相互作用，长球体表面会产生非均匀的感应电荷分布（颜色梯度代表电荷密度，红色为正电荷，蓝色为负电荷）。

不同于传统的镜像电荷法（只采用有限个镜像电荷），该模型通过截断求解无限线性方程组，直接获得长球体表面的连续极化电荷分布。该方法避免了引入经验性的几何拟合参数，确保了模型参数（针尖曲率半径 R、长度 L、针尖-样品距离H₀）具有明确的物理意义。

模型验证：精度与效率的评估

为了评估该解析模型的可靠性，作者将其计算结果与全波有限元（FEM）数值模拟进行了对比。在验证中，研究设定了一种具有复杂介电响应（包含Drude项、强Lorentz项及弱Lorentz项）的假设材料。

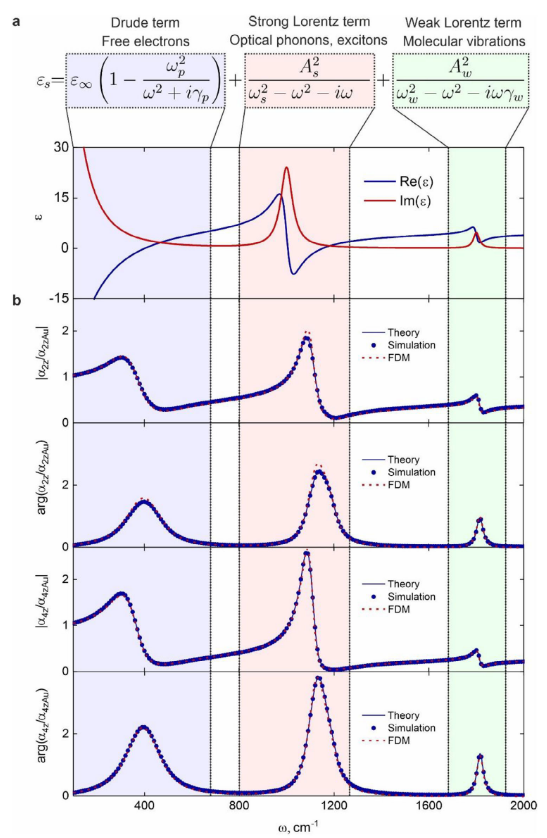

(a) 设定的假设样品介电函数模型，包含Drude项（自由载流子）、强Lorentz谐振项和弱Lorentz谐振项。

(b) 针尖极化率的二阶（上两图）和四阶（下两图）谐波的归一化振幅与相位谱。

蓝线： 本文提出的解析长球体模型计算结果；

蓝点： FEM数值模拟结果；

红虚线： 传统有限偶极子模型（FDM）的拟合结果。

结果显示，解析长球体模型与FEM模拟结果高度一致，且在该算例中优于FDM模型对强共振峰的描述。

对比结果表明：

1. 准确性： 解析模型能够精确重现FEM模拟的近场振幅与相位光谱，二者偏差在数值精度范围内可忽略不计。

2. 效率： 相比于FEM模拟，该解析模型的计算速度提升了约 3 个数量级（从数天缩短至分钟级），使其具备了实时光分析与大规模数据反演的潜力。

实验应用：弱共振与强共振材料的拟合

研究团队进一步利用该模型对两种代表性材料的实验光谱进行了拟合分析：

1. 聚甲基丙烯酸甲酯（PMMA）： 代表在中红外波段具有弱分子振动共振的聚合物材料。

2. 石英（Quartz）： 代表具有强声子极化激元共振的极性晶体材料。

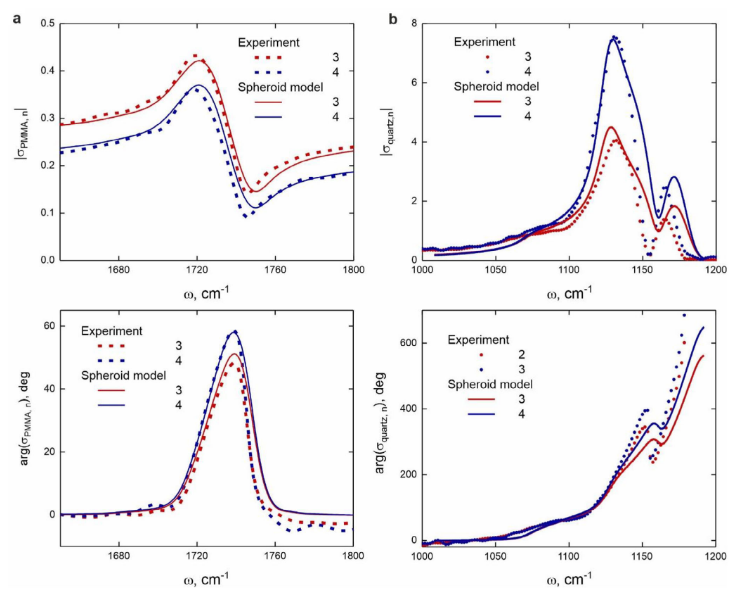

(a) PMMA 的归一化近场振幅光谱（3阶和4阶谐波）。实线为模型计算值，带误差棒的点为实验数据。

(b) 石英的归一化近场振幅（左）与相位（右）光谱。

拟合结果表明，该模型在无需调整唯象参数的情况下，能够准确描述从弱耦合到强耦合机制下的近场光谱特征。

关键参数敏感性分析

基于模型的高效计算能力，作者对 s-SNOM 的关键参数进行了敏感性分析。研究指出：

• 针尖曲率半径 (R) 与 最小针尖-样品距离 (H₀) 是影响光谱峰位与强度的最敏感参数。

• 长球体长度 (L) 作为模型中的有效几何参数，对结果有一定影响，但在准静电近似下其权重低于针尖末端参数。

• 指出在实际实验中，H₀ 往往受表面污染层及水膜影响而难以精确测定，仍需作为拟合变量处理。

结论

该工作建立了一个基于长球体近似的定量s-SNOM理论框架。通过严格的数学推导，弥补了快速解析模型在物理严谨性上的不足，同时克服了数值模拟在计算成本上的局限。该模型不仅适用于块体材料的光学常数反演，其开源特性也为基于机器学习的近场光谱分析提供了重要的数据生成工具。

论文信息

Title: Quantitative Analytical Spheroid Model for Scattering-Type Scanning Near-Field Optical Spectroscopy

Authors: Kirill V. Voronin, Iker Herrero León, Rainer Hillenbrand, Alexey Y. Nikitin

Journal: Advanced Optical Materials

DOI: 10.1002/adom.202501539

代码开源地址：GitHub: Voronin-Kirill/s-SNOM_spectra

注：文中数据及图片均引用自上述参考文献。
