太赫兹(THz) 介于红外和微波之间,广义的太赫兹在电磁频谱中位于0.1~10THz ( 30um~3000um) , 是亟待科研工作者开发的频段。典型的太赫兹时域光谱系统(THz-TDS)效频谱范围为0.1-3THz,恰好位于太赫兹的中心地带,是研究太赫兹的良好手段,且TDS独有的采样方法能够获取太赫兹脉冲的时域信号,从而得知被测样品的丰富物理信息。然而,太赫兹所在的电磁频谱区域也决定了它的远场成像分辨率只能在百微米量级,极大的限制了它的应用范围,特别是在微纳尺度上的材料和结构太赫兹响应研究,THz近场显微系统恰好是突破该限制的一个优异解决方案。

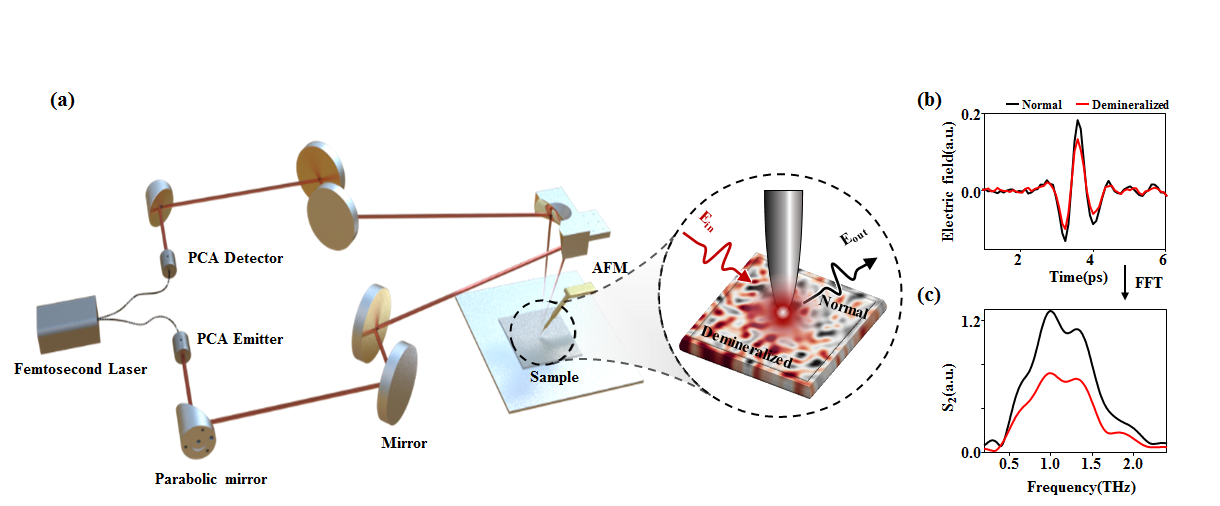

利用原子力显微镜的针尖可以把太赫兹很好的局域在针尖样品之间,这一局域场(近场)的局域范围可以做到和针尖直径相当,只要提取到该近场就可以实现和针尖半径相当的太赫兹场分辨率。探针作为天线可以将此近场辐射至自由空间,同时轻敲模式下探针的抖动对辐射出去的近场也起到了调制作用,因此只需要对远处接收到的信号进行解调就可以得到这一近场信号。
产品特点

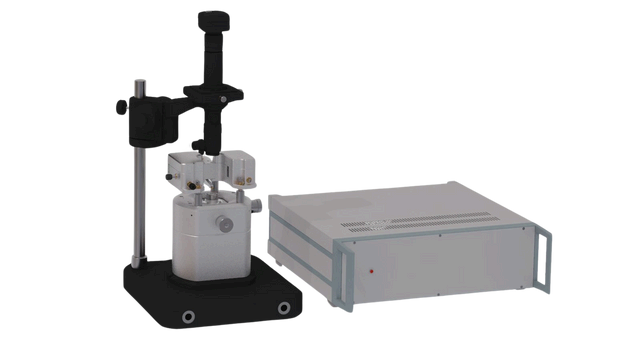

成都觅几科技推出的nanoTHz纳米分辨显微光谱系统,采用全新光路设计,可以有效提取探针针尖的太赫兹信号,在获得50nm超高空间分辨率的同时保持极高的信噪比,测试性能可比肩世界同类型产品。

- 优于50nm的空间分辨率;
- 可使用商业化AFM探针;
- 系统稳定,操作简便;
- 信号稳定,成像时间短;
- 吸附式样品台,方便放取样品;
- 近场成像单次整体测量尺寸: 10×10×15mm;
- 配备500W像素CCD相机,空间分辨率优于0.8um,
- 对角线视野范围大于700um。

太赫兹近场系统相关参数
高分辨闭环扫描器 | XY≥5μm,Z≥2μm |
大范围闭环扫描器 | XY≥100μm,Z≥5μm |
噪声水平 | XY少于0.2nm,Z向少于0.6A |
光学辅助模块 | 高分辨CCD光学观测系统在计算机上成像,用于观察探针和样品,视野范 围 在 1.25mm 至 0.25mm 之间 软 件 控 制 自 动 缩 放 , 光 学 分 辨 率 <2 微米,配套控制及成像软件 |
扫描方式 | 样品扫描,采用XYZ三轴闭环扫描器驱动样品扫描,样品位于探针下方,探针上方留空无任何阻挡,易于光学显微镜观察样品并进行定位检测 |
太赫兹信号信噪比 | 一阶:>200 二阶:>80 可观测阶数:>7 |
THz-TDS | 0.5-2THz 时 域 谱 + 飞 秒 光 脉 冲 宽 度 <90fs+ 远 场 有 效 光 谱 范 围 0. 1-3THz+太赫兹延迟线测量范围600ps+近场有效光谱范围0.5-2THz |
系统包含以下部分:
- 针对太赫兹、红外和可见光近场显微镜优化的散射式扫描光学近场显微镜;
- 集成有基于飞秒脉冲激光源的太赫兹时域光谱仪,用于近场 THz-TDS 光谱;
- 适于散射式扫描近场显微的近场成像系统。
