在微纳光子学和凝聚态物理的前沿探索中，如何“看清”并在纳米尺度上精准测量材料的电磁特性，一直是科学家们面临的重大挑战。光学显微镜受衍射限制，看不清百纳米以下微观世界；传统纳米近场显微镜虽能突破衍射极限，却一直有两大硬伤：没法分层观测材料内部近场、不能同时测材料软硬、导电性能。
2018 年发表在《Nature Communications》上的一项突破性研究，提出了一种名为峰值力散射型扫描近场光学显微镜的全新技术。这项技术革新了纳米光学表征手段，不仅实现纳米级三维层析成像，还能一次扫描同步拿到光学、力学、电学全部信息，为未来的高精度近场纳米计量打开了一扇全新的大门。
传统的散射型扫描近场光学显微镜（s-SNOM）在过去十几年中推动了纳米光学的飞速发展。然而，随着研究的深入，其固有的局限性也日益凸显：
距离信息的缺失与“伪影”： 传统 s-SNOM 依赖轻敲模式和高次谐波解调技术提取近场信号。探针快速敲击样品表面，我们很难确切知道探针针尖与样品之间的绝对距离。这种距离信息的丢失，不仅导致无法进行三维光学场分布的重建，也容易在起伏较大的样品表面引入形貌伪影。
多物理场解耦困难： 在传统的轻敲模式下，探针处于高频振荡状态，这使得研究人员无法在近场光学成像的同时，进行需要探针与样品保持稳定接触的力学或电学测量。
定量提取介电常数的误差： 缺乏精确的针尖-样品距离参数，给传统的偶极子模型带来了不可忽视的拟合误差，导致在提取未知材料的复介电常数时难以达到高精度。

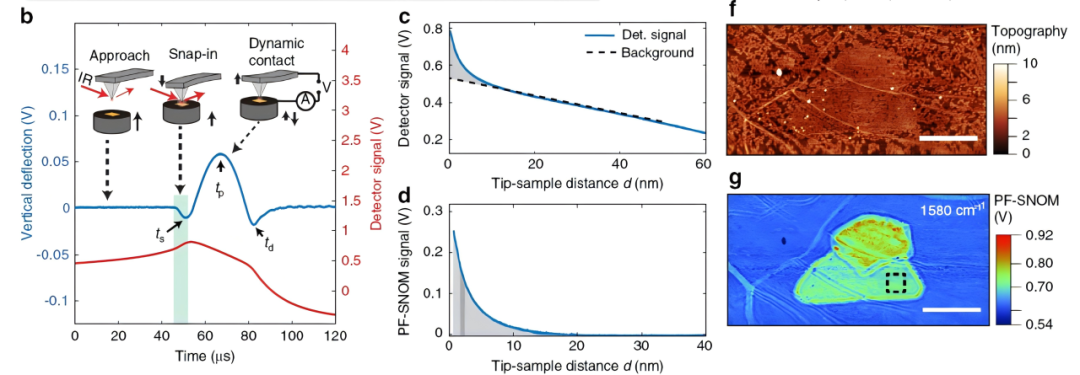

c. 由b中两个波形得到的红外探测器信号与探针-样品距离d的关系。
d. 通过减去c中拟合的线性背景得到具有明确距离依赖性的纯近场信号。
f. SiO2基底上化学气相沉积生长石墨烯区域的形貌图。g. 石墨烯区域在1580cm⁻¹红外波段频段的PF-SNOM图像。

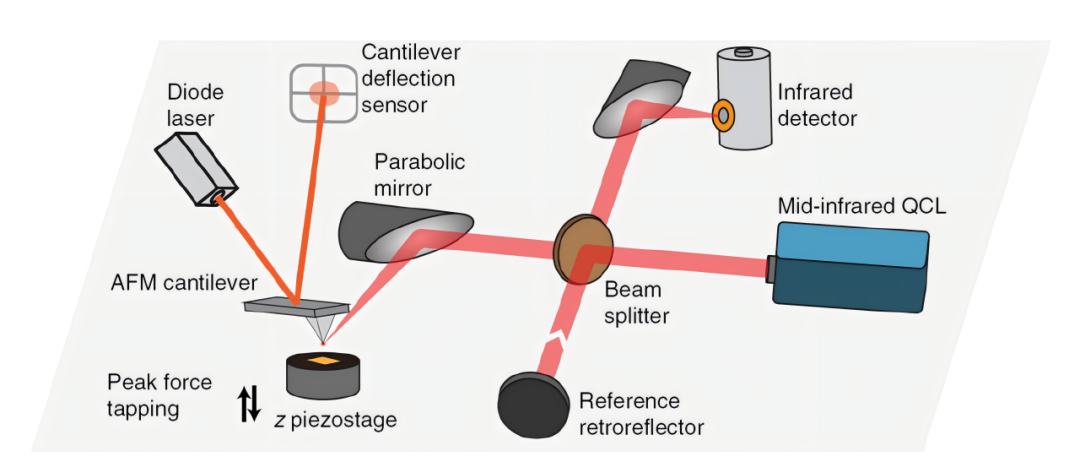

为了克服上述瓶颈，研究团队提出了一种巧妙的设计思路：让探针静下来，让样品动起来。在PF-SNOM 模式下，探针的悬臂梁不再主动振荡，取而代之的是下方的样品台以较大的振幅（例如300nm）进行低频的上下往复运动。当样品极其靠近并接触到探针的瞬间，系统会利用高度敏感的光学偏转技术，精确捕捉探针尖端受到的“峰值力（Peak Force）”，并以此作为反馈信号。
同时，结合时间门控（Time-gated）光检测技术，系统能够在探针与样品距离从零逐渐增加的退针曲线中，精准截取不同绝对高度下的光散射信号，并通过实时计算扣除远场背景，从而获得极其纯净的近场光学响应。

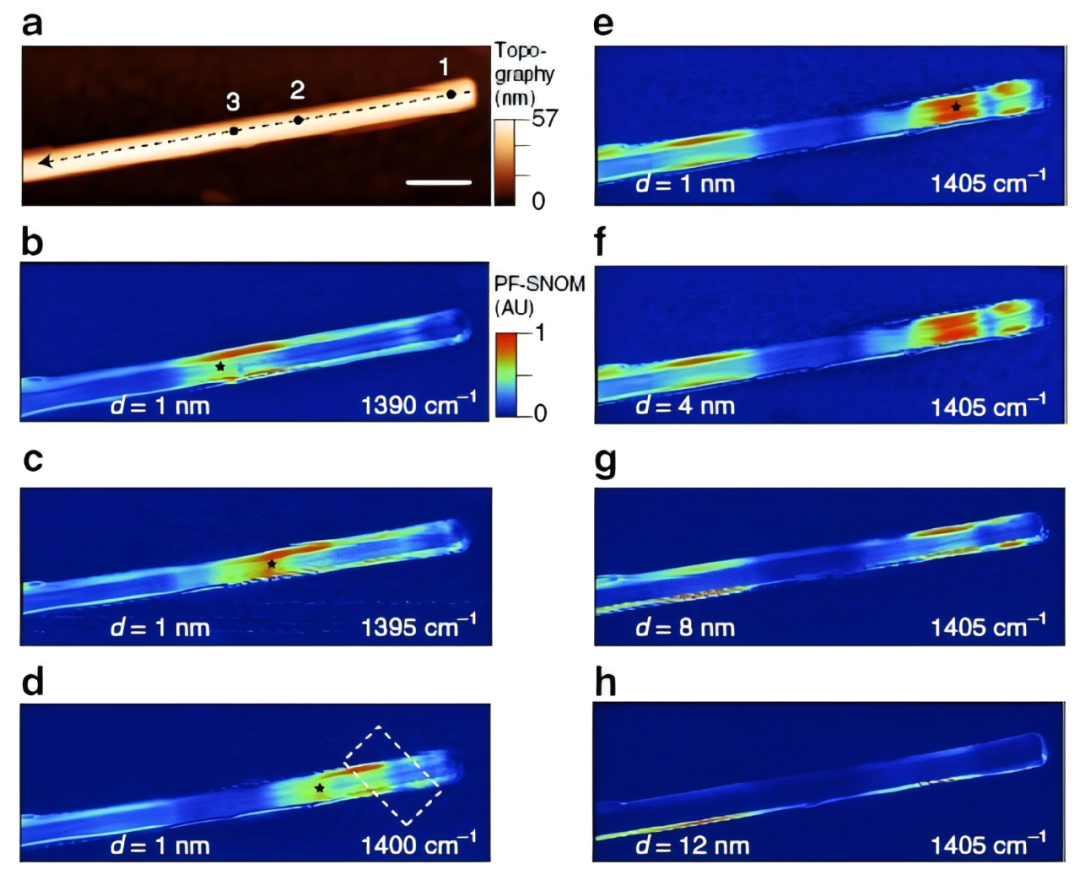

b–h. 氮化硼纳米管归一化峰值力散射型扫描近场光学显微镜（PF-SNOM）成像图。
得益于对绝对距离的精准掌控，研究人员可以任意提取距离样品表面1nm、4nm、甚至10nm 以上的光学切片。在对二维材料（如氮化硼纳米管 BNNT）的声子极化激元观测中，PF-SNOM 清晰揭示了极化激元场在三维空间中的指数衰减行为。这种高精度的距离控制，也为未来亚表面纳米结构的深度反演提供了极其重要的数据支撑。

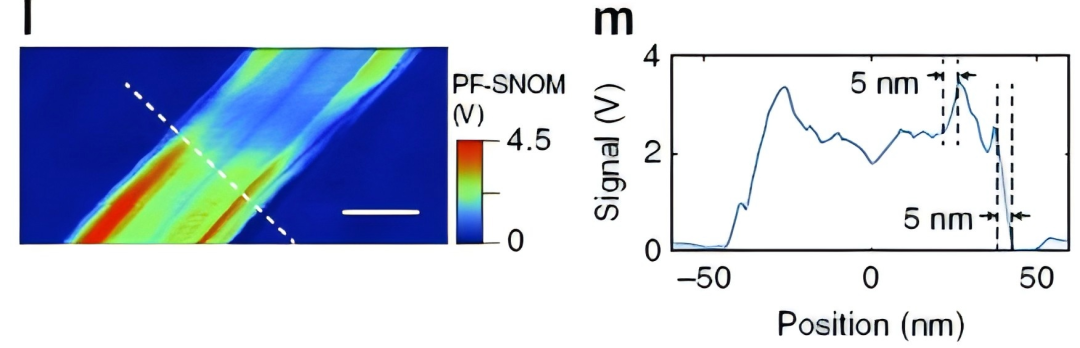

m. 沿图I白色虚线截取的氮化硼纳米管 PF-SNOM 信号强度分布曲线，测试得到仪器空间分辨率可达5nm。
以往 s-SNOM 的分辨率通常受限于探针曲率半径。但在极近距离（< 2nm）下，针尖与样品之间会形成高度局域化的“间隙模式”。PF-SNOM 能够稳定地在这种极近距离下提取信号，一举将空间分辨率提升至惊人的5nm，让更微小的晶格缺陷和局域场变化无所遁形。
微电子器件（如微纳加工中的薄膜和结构）的性能往往是多物理场耦合的结果。PF-SNOM 能够在一次扫描中，同时获取材料的近场光学相位/振幅、弹性模量、表面粘附力以及接触导电率。这种多模态集成，为复杂微纳器件的综合检测提供了解决方案。
从定性观察走向高精度定量测量，是纳米光学发展的必然趋势。PF-SNOM 技术凭借其无与伦比的绝对距离控制和多物理场同步成像能力，不仅解决了困扰近场光学领域多年的伪影和多模态不兼容问题，更为建立通用且高精度的近场定量反演模型奠定了坚实的实验基础。
参考文献
Wang, H.; Wang, L.; Jakob, D. S.; Xu, X. G. Tomographic and Multimodal Scattering-Type Scanning near-Field Optical Microscopy with Peak Force Tapping Mode. Nat Commun 2018, 9 (1), 2005.
